当社で製造しているヒートシンク

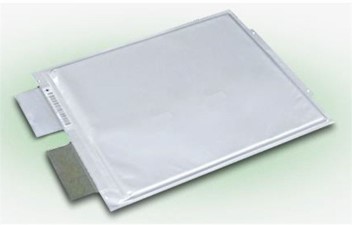

コンパクトながら大容量を持ったEV用セル

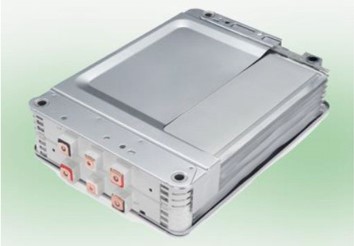

モジュール

材質	C1020R-H
製品寸法	W 209.6mm×L 268.4mm×t=0.5mm
技術ポイント	全面(209.6mm×268.4mm)平面度0.2mm 反り1.0mm以下
工程	プレス加工-乾燥-梱包 (全自動)
概要	放熱材は、リチウム電池パック(セル)に挟んで放熱をするための部品です。 放熱材【ヒートシンク】と電池パック(セル)は接着剤で固定される為、【ヒートシンク】にプレス油が残っていると接着不良を起こしてしまいます。 それを未然に防止する為、ダイン液による濡れ性検査 が必須となります。 また平面度も非常に重要なスペックです。
製品説明	当社で生産しているヒートシンクが使用されているEV用セルは、261×216mmのシート形状でコンパクトながら大きな要量を持っています。 モジュールは、セル10枚と14枚の2タイプあり前者はヒートシンクを4枚、後者は6枚使用します。
加工説明	材料投入～プレス加工～乾燥～梱包まで完全自動で生産している為、人の手で触れることなく、コンタミを最小限に抑制しています。 プレ加工は乾性油を使用し乾燥工程で残留油分をなくしており、課題である濡れ性も問題ありません。
