PRODUCT製品紹介
4種16部品の精密嵌合品
組付けた状態。アウターオスメス、インナーオスメスの4種16部品の嵌合

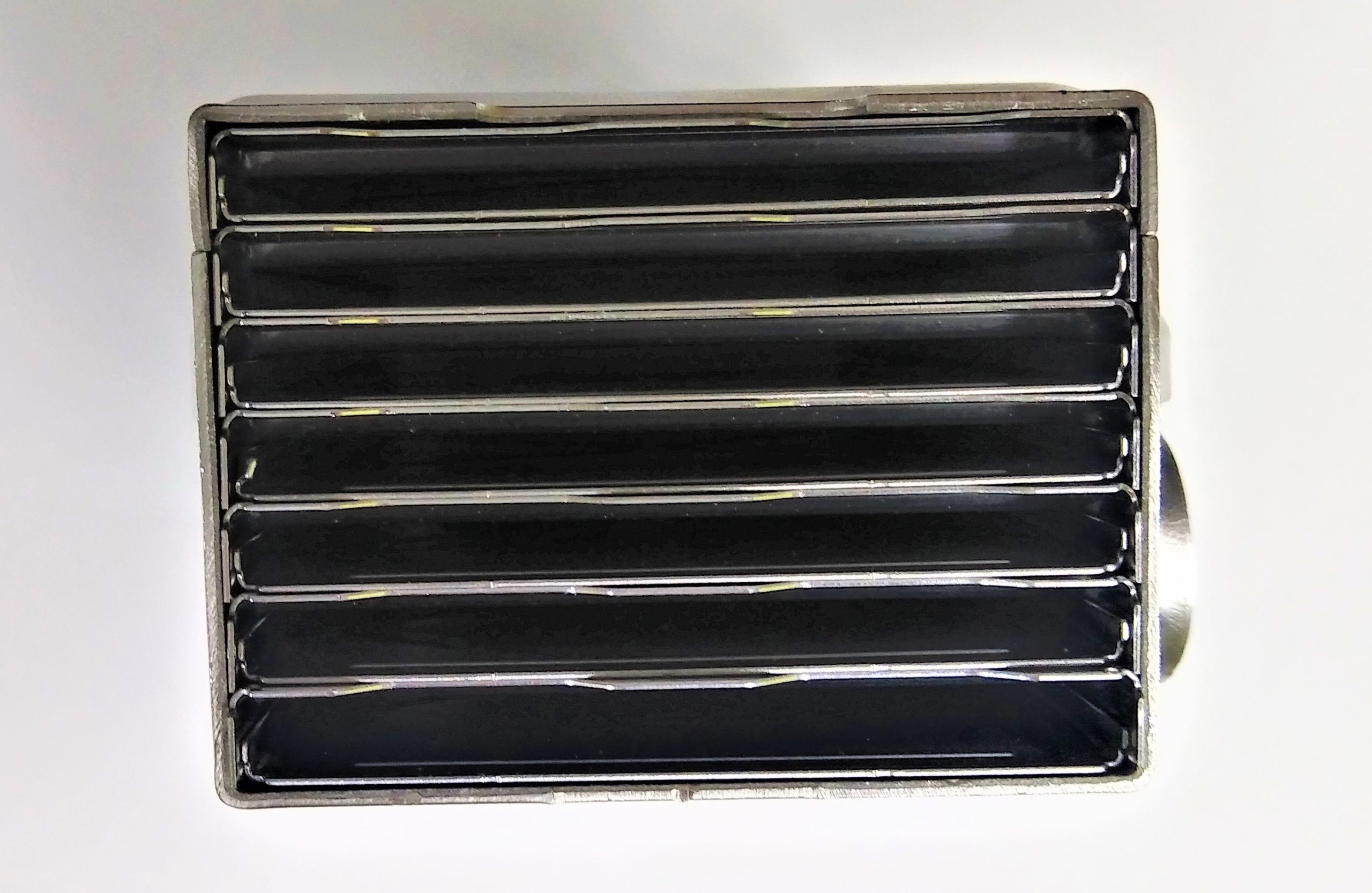

嵌合端面:アウターオスメス嵌合部。インナーオスメスが内部で積層されます。
材質 | SUS304相当 |
---|---|
製品寸法 | t1.0x60mmx95mmx38mm(嵌合時) |
技術ポイント | 4種16部品の精密嵌合品 |
工程 | トランスファプレス加工 - 洗浄 - 検査 |
概要 | EGRクーラー用部品です。 当該品は、上記アウターオスメス、ホールドx2と、インナーオスメス7セット、インナーオスメスの間にサンドされるフィン7枚がセットとなる、合計7種類19の嵌合によって成立する製品ですが、当社ではそのうちアウターオスメス、インナーオスメス4種類の製造を担当しました。 他社製品との嵌合が必要な為、百分台の輪郭度要求に対応しております。 |
型番・ブランド名 | 4種16部品の精密嵌合 |
製品説明 | オスメス嵌合させて使用する、複雑な形状の絞り加工品ですが、お客様がスムーズにアセンブルでき、且つ、使用時に冷却水の漏れを発生させない為、最適なクリアランスが要求され、嵌合時の端面クリアランスは0.16mmを実現しています。 液漏れ防止の密着性と嵌合時の作業性の両立を実現し、大手Tier1様に採用されています。 |
加工説明 | 加工説明 アウターはスプリングバックの大きいステンレスで、オスメス各々百分台の輪郭度を要求されていますが、燃料供給ユニットの加工で長年培った異形状プレス成型技術で対応しています。 インナーは、溝形状、絞り形状を順送で加工、5セットを積層させた状態でアウターが基準精度で嵌合できるよう、単品の精度管理を実施しています。 |
