PRODUCT製品紹介

内面鏡面仕上げカップ

内面鏡面仕上げカップ

ツメ2本タイプ

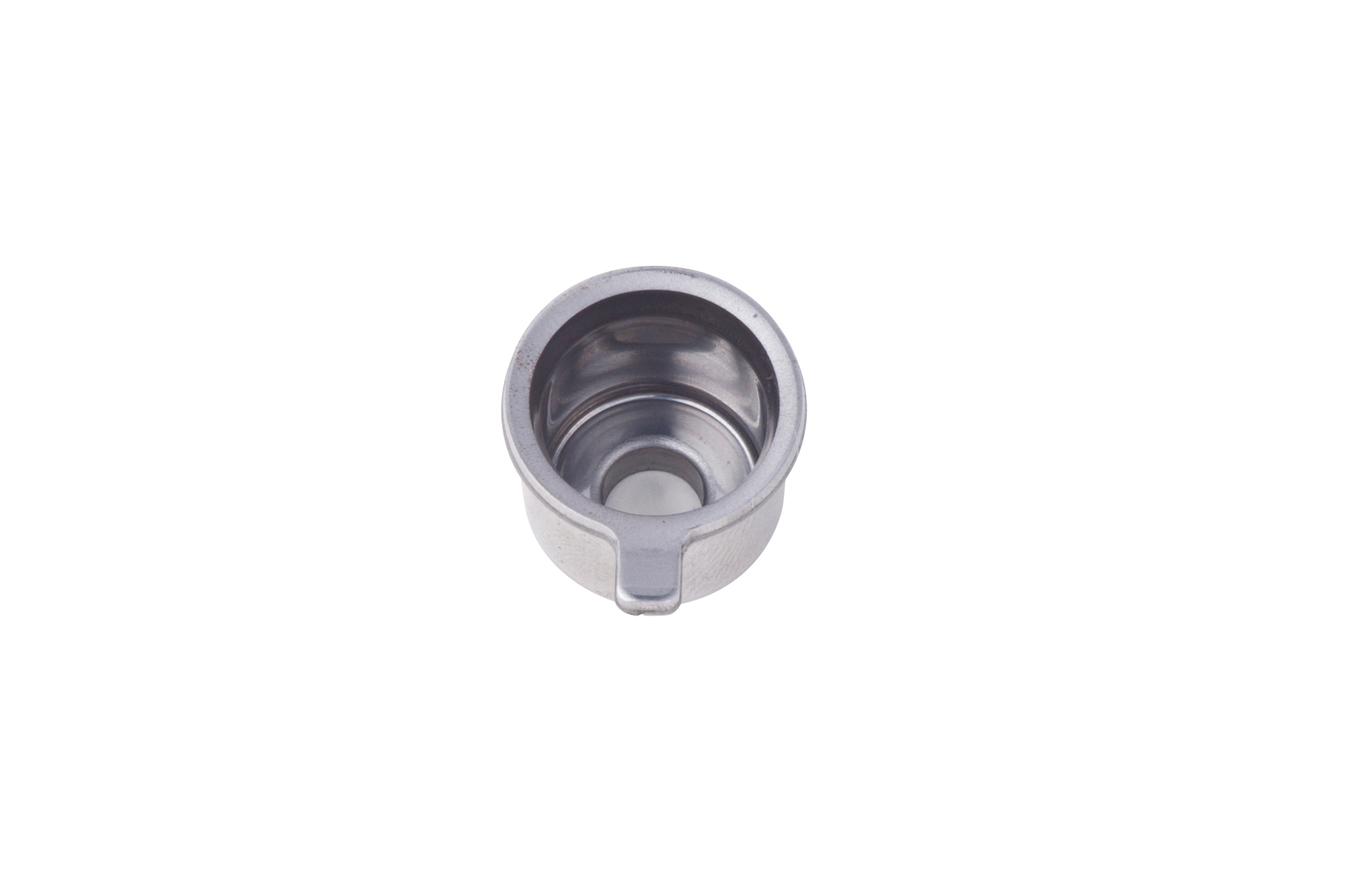

内面鏡面仕上げカップ

ツメ1本タイプ

内面鏡面仕上げカップ

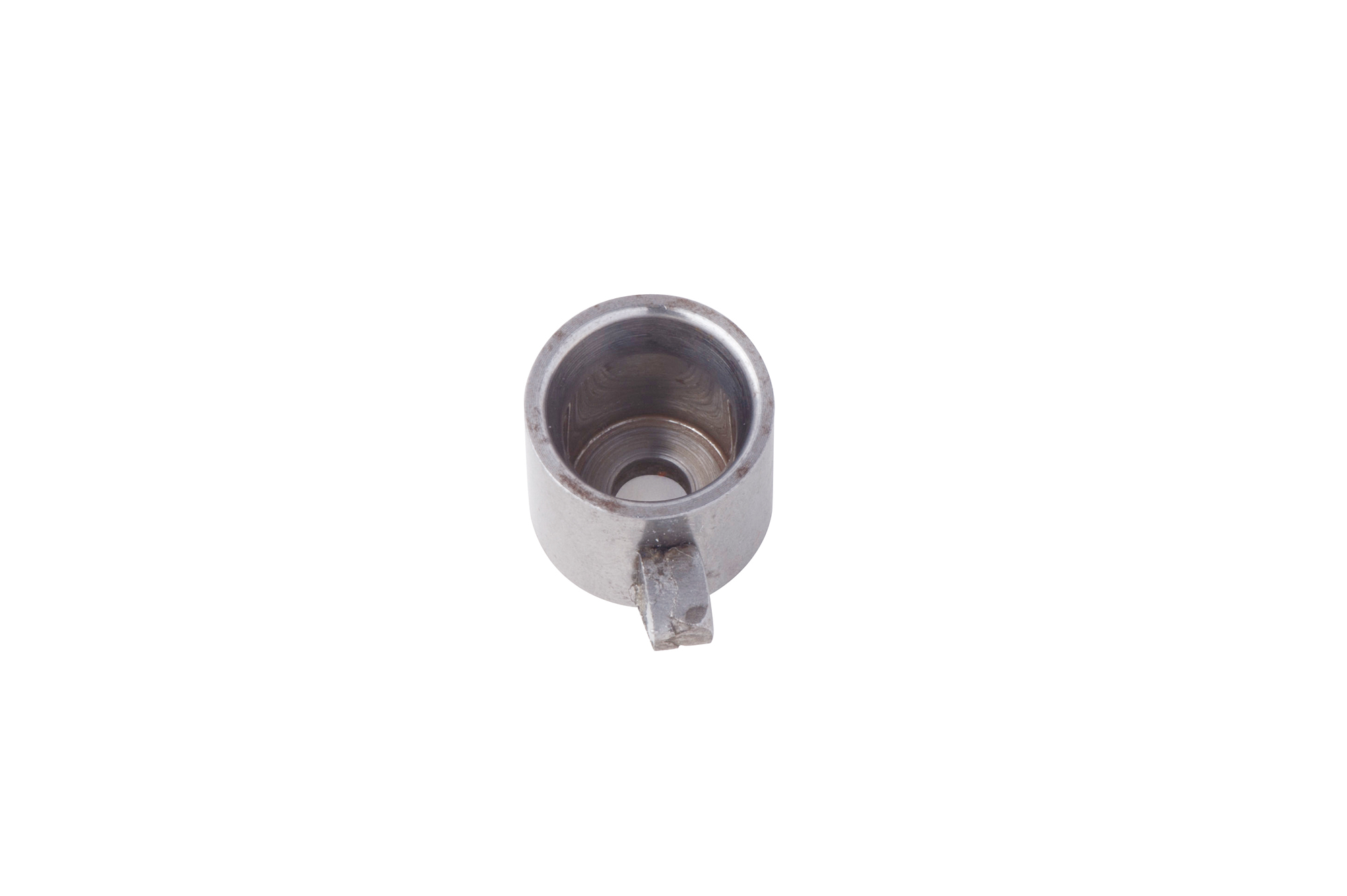

工法置換前の切削+ツメ溶接品

内面鏡面仕上げカップ

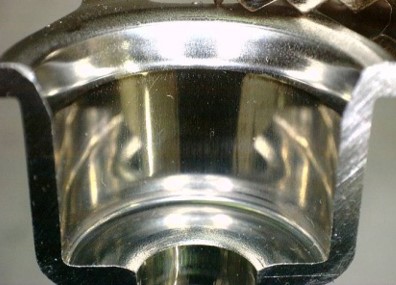

内側面粗度実績値はRy0.5前後(顧客要求精度はRy3.2)

材質 SPCC相当(熱処理による寸法変化を考慮して絞り材は使っていません)、SUS304L相当
製品寸法 例:内径Φ13.5mmxh14.5mm
技術ポイント プレス絞り加工のみで内面を鏡面状に仕上げたカップ。主な製品公差:内径公差レンジ0.03 真円度0.035 同軸度0.1
工程 プレス加工(内面鏡面絞り)-洗浄-検査
概要 プレス絞り加工で内面を鏡面状に仕上げたカップです。
品質要求水準の厳しい安全保安部品として、20年以上の供給実績があります。厳しい内面粗さを要求される部品、機械加工では供給が間に合わない量産品に卓越したプレス加工技術でお応えします。
型番・ブランド名 インジェクターカップ
製品説明 ■当製品は、プレス完結の内面鏡面仕上げカップです。
■自動車エンジンに燃料を供給するユニットに使用されて
 おります。
■燃料漏れが決して許されない重要保安部品として、お客
 様の要求品質基準をクリアしています。
■殆どの日本車メーカー様からご採用頂いており、シリー
 ズ全体では月間300万個、累計7億個以上の販売実績があ
 ります。
■日系自動車メーカー様が世界中で生産する自動車の3割以
 上にこの製品が使用されている計算になります(当社試算
 による)。
■切削加工からの工法置換により、50%のコストダウンを
 実現。
加工説明 切削加工品をプレス加工品に工法置換して生まれた製品です。
内面の鏡面仕上げもプレス加工だけで実現しています。
備考 品質要求水準の厳しい安全保安部品として、20年以上の供給実績があります。厳しい内面粗さを要求される部品、機械加工では供給が間に合わない量産品に卓越したプレス加工技術でお応えします。
