4種4部品の精密嵌合品
組付けた状態。アウターオスメス、両端ホルダーの4種4部品の嵌合

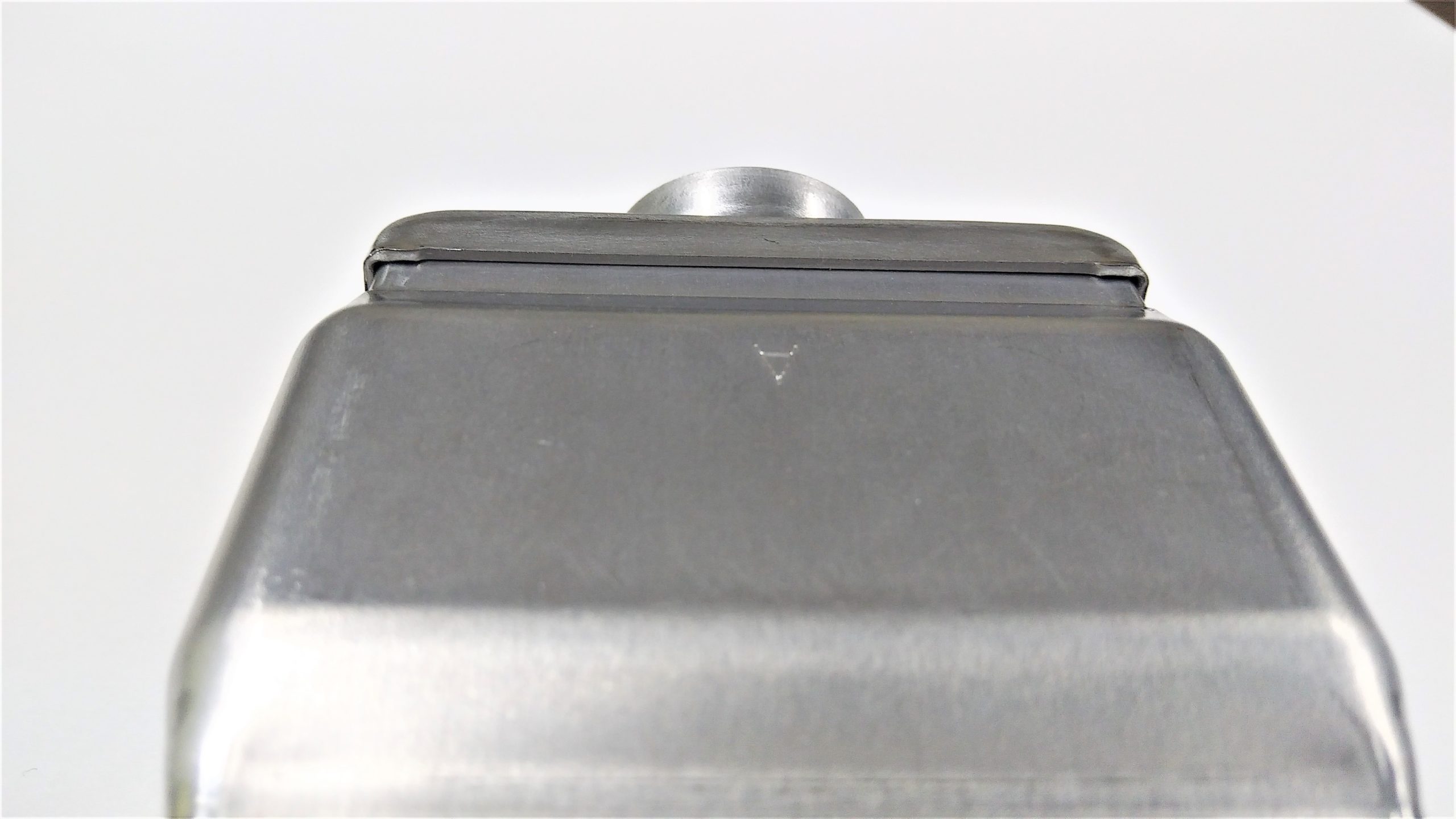

嵌合端面:アウターオスメス嵌合部。クリアランス0.16mmmax.に対応。

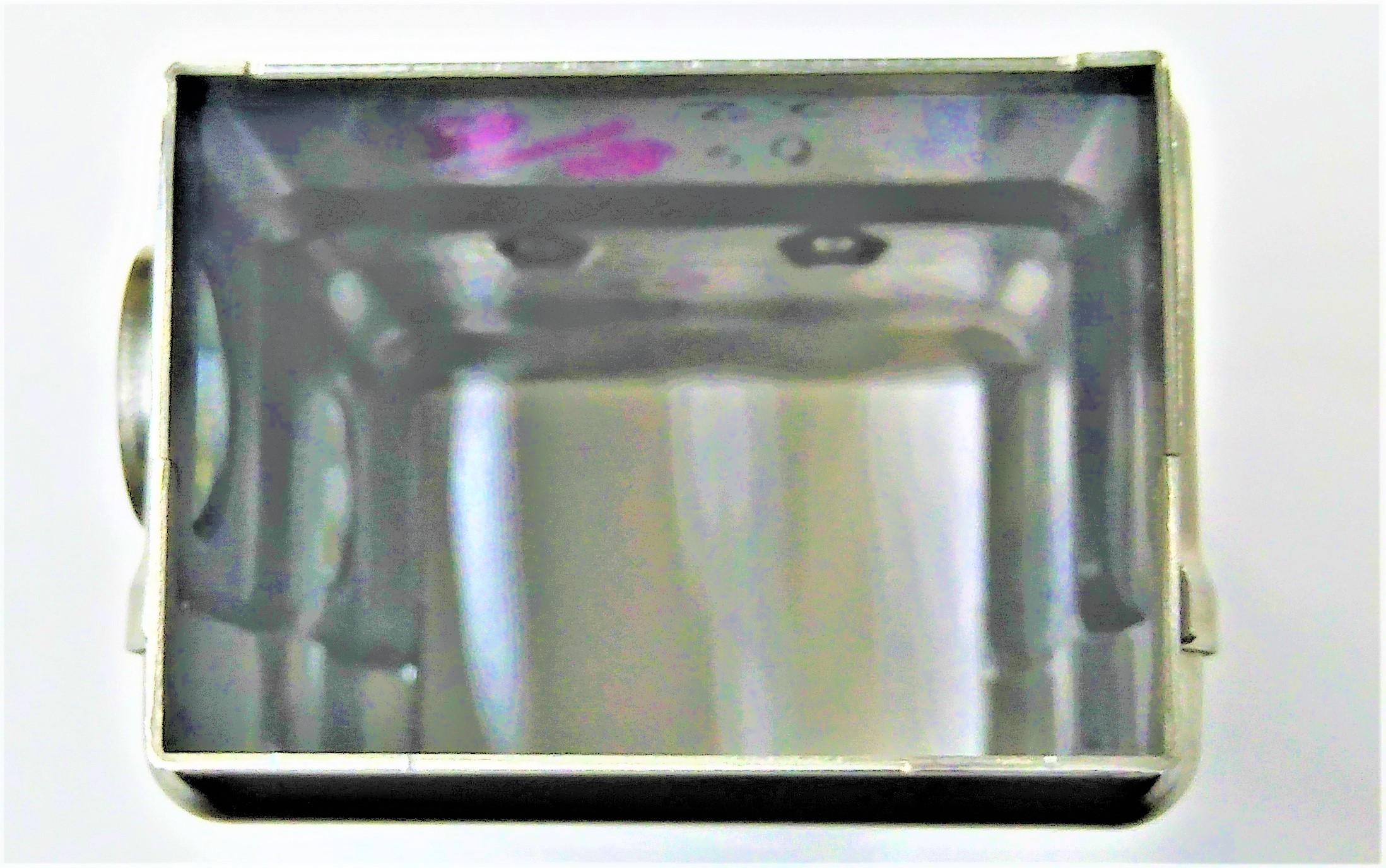

ホルダーとアウターの嵌合面。
材質 | SUS304相当 |
---|---|
製品寸法 | t1.0x70mmx150mmx50mm(嵌合時) |
技術ポイント | 4種4部品の精密嵌合 |
工程 | トランスファプレス加工 - 洗浄 - 検査 |
概要 | EGRクーラー用部品です。 当該品は、上記アウター、インナー、ホールドx2と、インナーオスメス7セット、インナーオスメスの間にサンドされるフィン7枚がセットとなる、合計7種類19の嵌合によって成立する製品ですが、当社ではそのうちの4種類の製造を担当しました。 他社製品との嵌合が必要な為、百分台の輪郭度要求に対応しております。 |
型番・ブランド名 | 4種4部品の精密嵌合 |
製品説明 | オスメス嵌合させて使用する、複雑な形状の絞り加工品ですが、お客様がスムーズにアセンブルでき、且つ、使用時に冷却水の漏れを発生させない為、最適なクリアランスが要求され、嵌合時の端面クリアランスは0.16mmを実現しています。 液漏れ防止の密着性と嵌合時の作業性の両立を実現し、大手Tier1様に採用されています。 |
加工説明 | アウターはスプリングバックの大きいステンレスで、オスメス各々百分台の輪郭度を要求されていますが、燃料供給ユニットの加工で長年培った異形状プレス成型技術で対応しています。 アウターをホールドするホルダーは角絞り品ですが、液漏れ防止の密着性を確保した上で、お客様の嵌合作業性を損ねることのないよう、単品の精度管理を実施しています。 |
備考 | 当該品のインナーはお客様が内製加工しております。 |
