外観形状（角パイプへの挿入部）

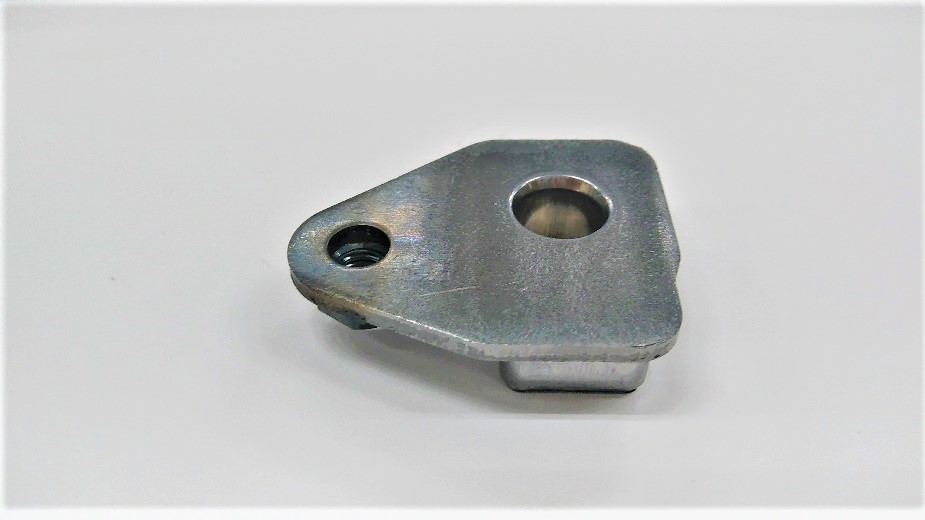

外観形状（センサー挿入部）

穴部分拡大（テーパ加工、内径鏡面加工）

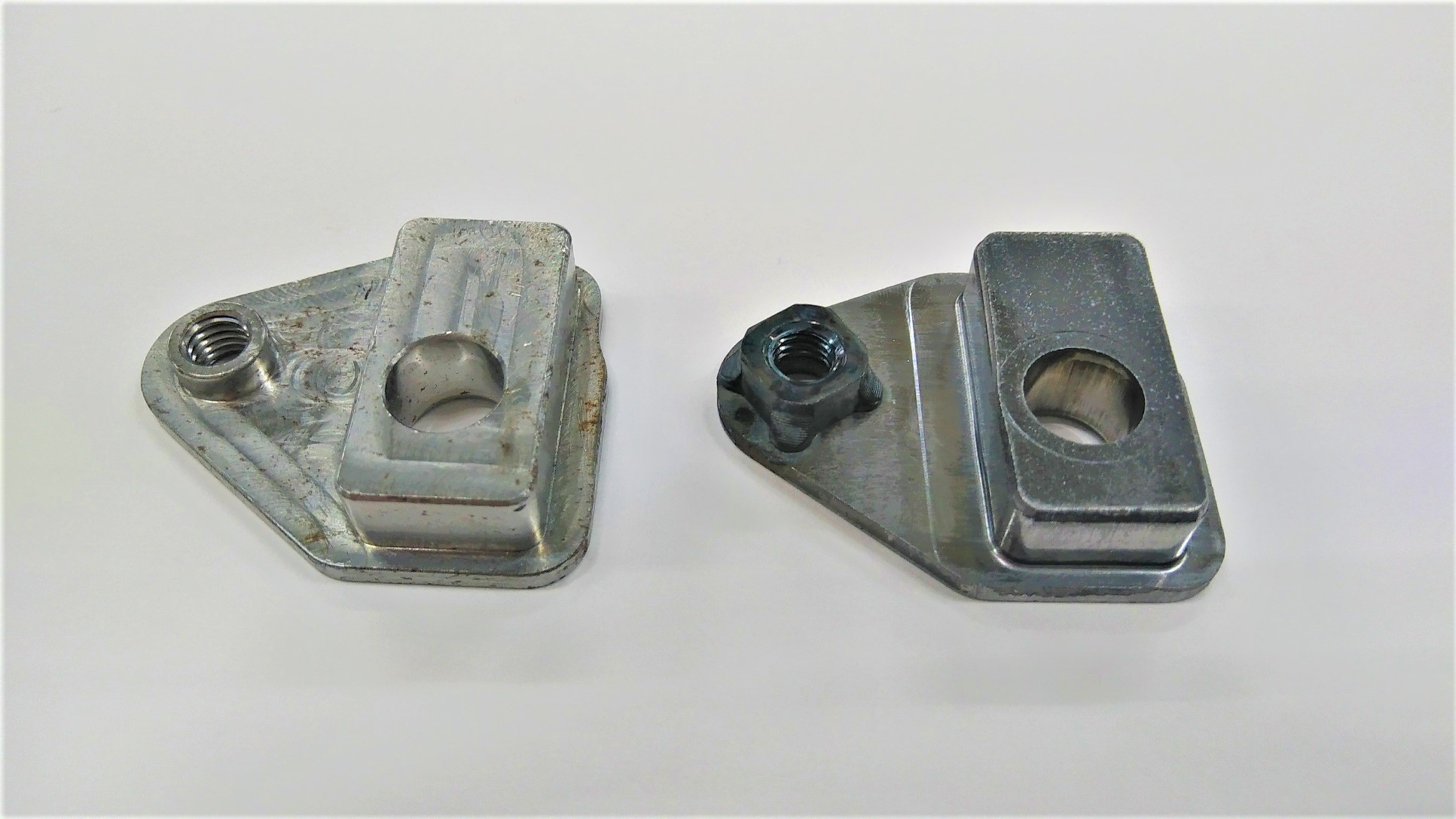

切削加工品（工法置換前、左）と本製品（右）

材質	S20C
製品寸法	t10.2ｘ43ｘ34
技術ポイント	インゴット材から加工した冷間鍛造フランジです
工程	冷間鍛造プレス加工－ナットスポット溶接-検査-出荷
概要	切削からの工法置換品です。ナットスポット工程が1工程追加となりましたが、切削加工時と比較し、90％以上の大幅なコスト削減（製品単価1割未満）を実現しています。
型番・ブランド名	フューエルデリバリー用フランジ
製品説明	主要寸法公差：穴径Φ9.5（+0.02～-0.01）穴真円度0.1、穴内面粗さ（Ra0.63）、角突起部29.6ｘ15.6（-0.1～-0.2）角突起部首下R0.5max ,指定部平面度0.2 以上を全てプレス加工のみで実現しています。
加工説明	当初は板鍛造を想定していましたが、成形性の向上を目的としてインゴット材からの冷間鍛造に切り換えた製品です。加工開始当初は、鍛造加工後に切削及び単発プレスによる追加工が必要でしたが、現在は鍛造成形後、ナットスポット加工だけで出荷しています。
備考	現在、12万個/月の出荷実績があります。
