ハイテン厚板絞り加工

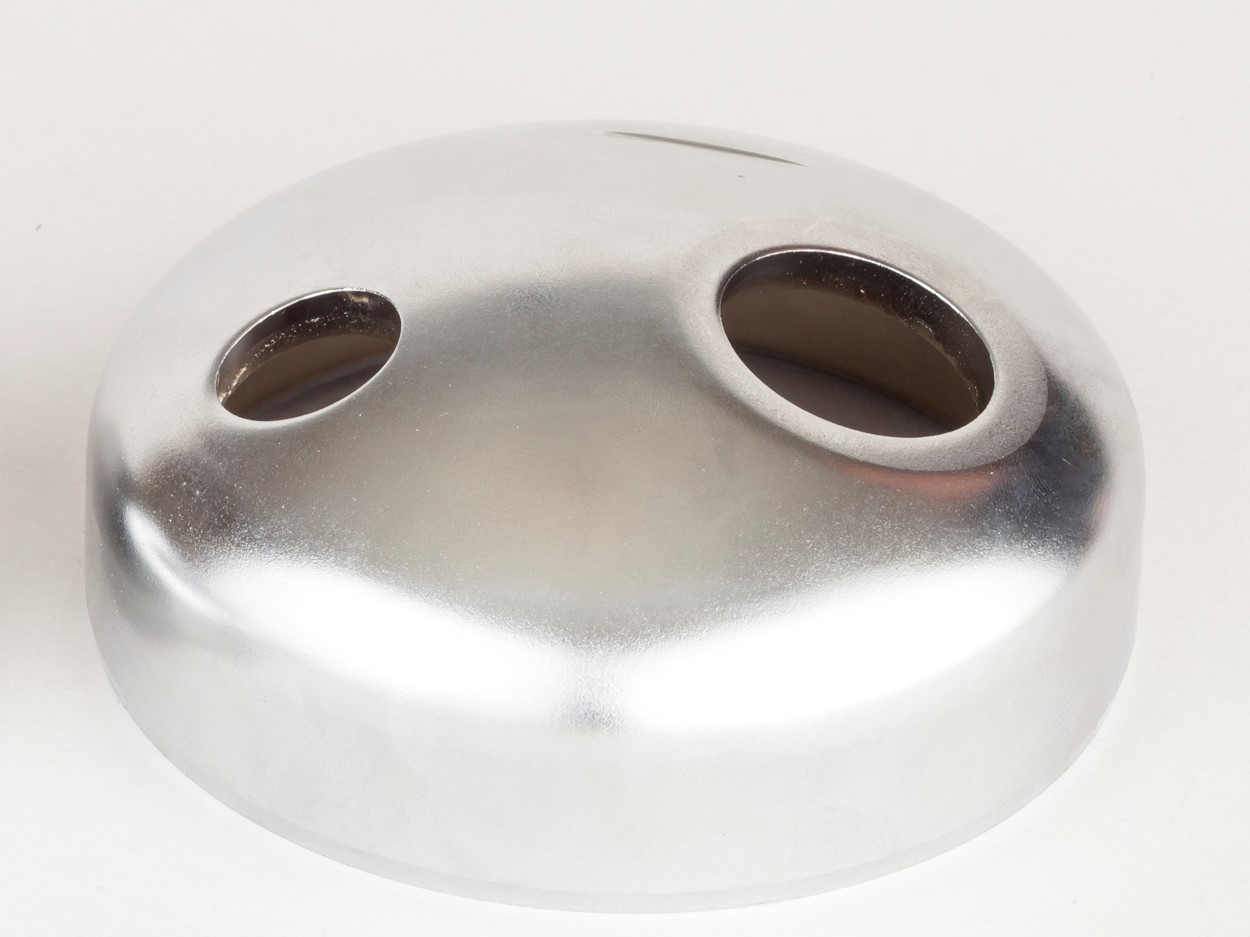

板厚6mmのハイテン材のプレス絞り加工品。
絞った傾斜角度45°の傾斜面への垂直穴あけも実施

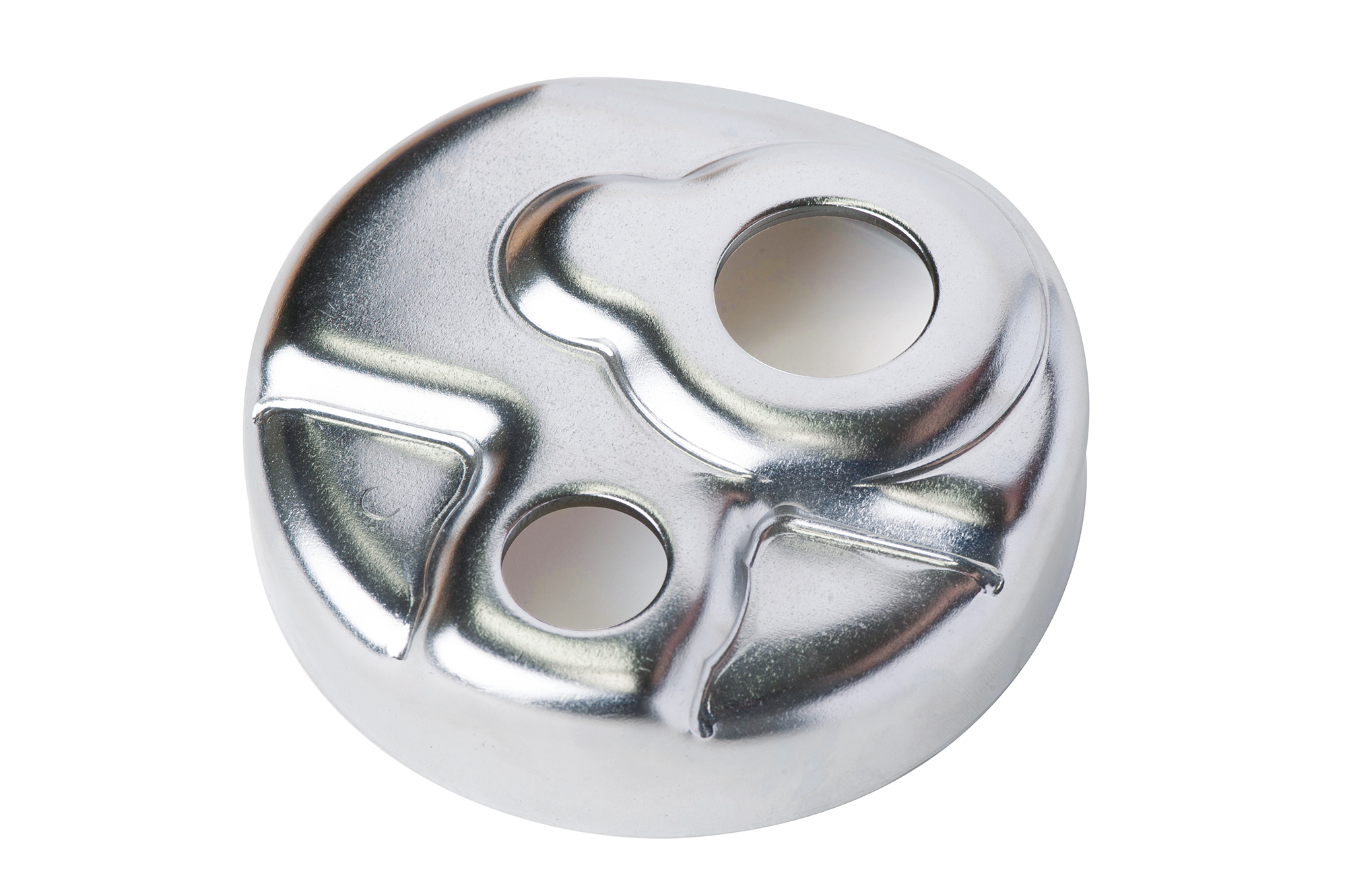

別バージョン異形状 このような複雑形状にも対応しています
材質 | SAPH440 |
---|---|
製品寸法 | 板厚:6mm 外径:110mm 絞り深さ:34mm |
技術ポイント | 難加工厚板材の絞り加工と、斜面への穴あけ |
工程 | ブランク抜き-ロボットライン |
概要 | 6mm厚のハイテン材に絞り加工を施し、カップ形状にしております。傾斜面に対して垂直方向の穴あけも実施しております。 |
型番・ブランド名 | コンプレッサーチャンバー部品 |
製品説明 | エアコンコンプレッサーには大きな圧力がかかる為、高強度材であるハイテンの厚板を使用する場合が多くあります。これをプレス加工する際には、高強度ゆえの塑性の悪さが懸念されますが、当社では6mm厚のハイテン材に絞り加工を施し、カップ形状にしております。 |
加工説明 | 本製品では傾斜面に対して垂直方向の穴あけも実施しております。鋼板の傾斜面に垂直に穴あけをする場合、ピアスパンチに無理な力がかかって型保ちが著しく損なわれることから、従来傾斜角度は30°が限度とされていました。当社ではパンチの先端角度や形状、パンチ材質と表面処理、加工時の給油方法などに工夫を重ねることで、45°の傾斜角に対応することができました。これによって、機械加工による穴あけ工程が削減でき、コストダウンにつながりました。 |
備考 | 本件は、エアコンのコンプレッサー用部品ですが、様々な用途への応用は可能だと思います。どんな内容でもお気軽にご相談ください。 |
