プレス製配管継手部品

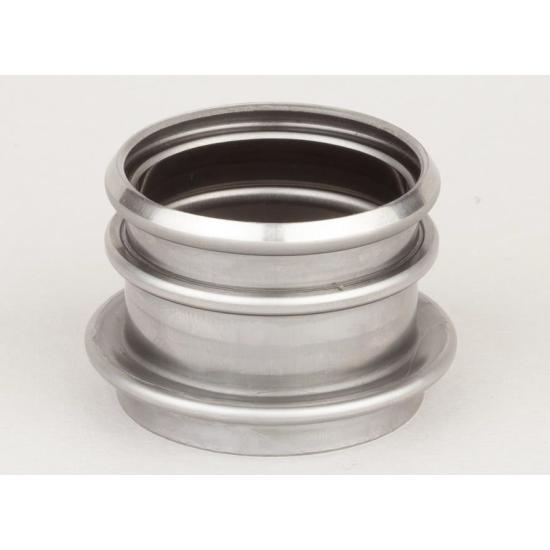

外観形状1
外観形状2

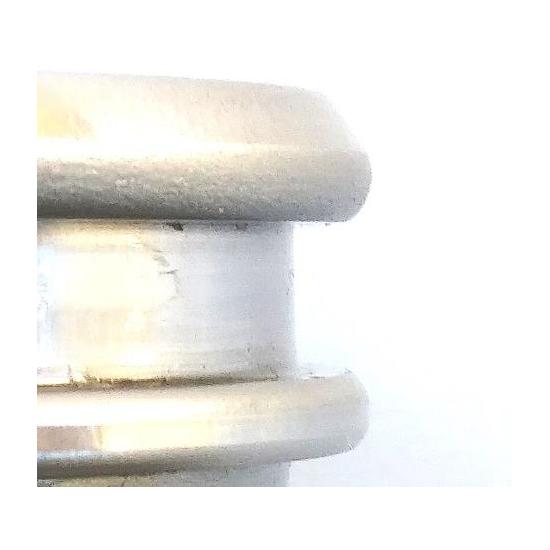

スプール部:通常のプレス加工ではスプール部にはRがついてしまいますが、Oリング安定保持の目的で1.3mmのストレート部が必要とのお客様のご要望から、Rを極小にしてご要望通りのストレート部を確保することに成功しました。
材質 | SPCC相当 |
---|---|
製品寸法 | t1.2mmxΦ45mm(外径)x30.2mm |
技術ポイント | 複雑な多段形状を板から絞り出し、スプルー部分に1.3mmのストレート部を確保しました |
工程 | プレス加工-検査-梱包(インライン) |
概要 | プレスで完結した配管継手部品です。切削加工からの工法置換で、大幅なコストダウンと量産性を実現しています。 |
型番・ブランド名 | オーリングジョイント |
製品説明 | ■当製品は、プレス完結の配管継手部品です。 ■溝部分にOリングを装着し、鉄パイプと接合する目的で使用されます。 ■本製品は大手自動車メーカーの冷却用ウォーターパイプに使用されておりますが、さまざまな分野への応用が考えられます。 ■お客様の仕様に従って型設計をするので、材質・大きさ・形状に関してはご相談ください。 |
加工説明 | ■従来は切削加工品で対応していましたが、当社でプレス化することにより、大幅なコストダウンと大量需要に対応できるようになりました。 ■2012年より販売開始して、月50,000個、累計200万個の販売実績があります。 ■月1万個以上の数が見込めるなら、金型を起こしてもコストメリットが出せると思います。 |
備考 | 【主な公差】 重要部外径公差レンジ0.2 真円度Φ0.1 同軸度Φ0.2 重要部面粗度2.5a 【特記事項】 Oリングを安定保持するために溝部(スプルー部)のストレート部長さ1.3mmを確保しています。 |
