サイズ違い2種

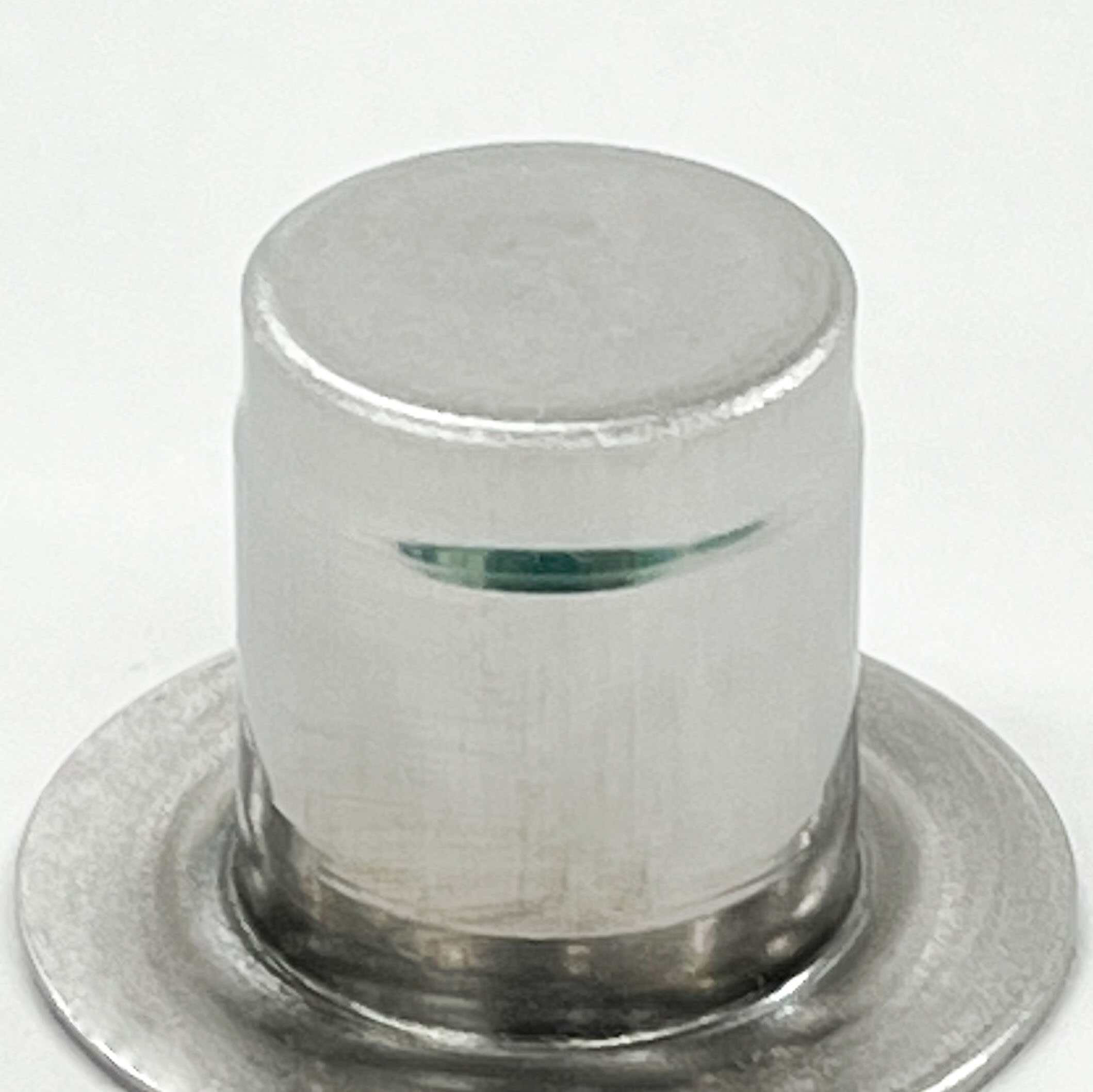

アップ

材質	NSSC190
製品寸法	・Left：フランジ径φ24×円筒部φ14×H17mm 　・Right：フランジ径φ30×円筒部φ17×H20mm
技術ポイント	平面度0.02,同軸度0.03-0.04,内径0.05
工程	プレス加工(トランスファー)-洗浄
概要	本製品はソレノイドバルブ(電磁弁)内部機構部品です。
製品説明	ソレノイドバルブは別名電磁弁とも呼ばれますが、電磁石【ソレノイド】に電流を流すことで、プランジャと呼ばれる鉄芯を吸引、電流を切ると離れる原理を使用し、弁【バルブ】を開閉する仕組みを持つものです。 本製品は流体制御用で使用、月産で10万個生産しており、大量生産のご要望にも対応しております。
加工説明	本製品は絞り加工で製作していますが、製品形状上で特筆すべきところは、絞り円筒部2段階の厚さです。 別な表現をすると、内径はストレート、外径は2段階形状となっています。 それぞれ図示通りのフランジ側厚さ【0.6】、先端側厚さ【0.25】になっています。フランジ及び円筒部天面は素材厚さと同じ0.8です。
