『フューエルデリバリ用枝管』深絞りシームレス異形パイプ

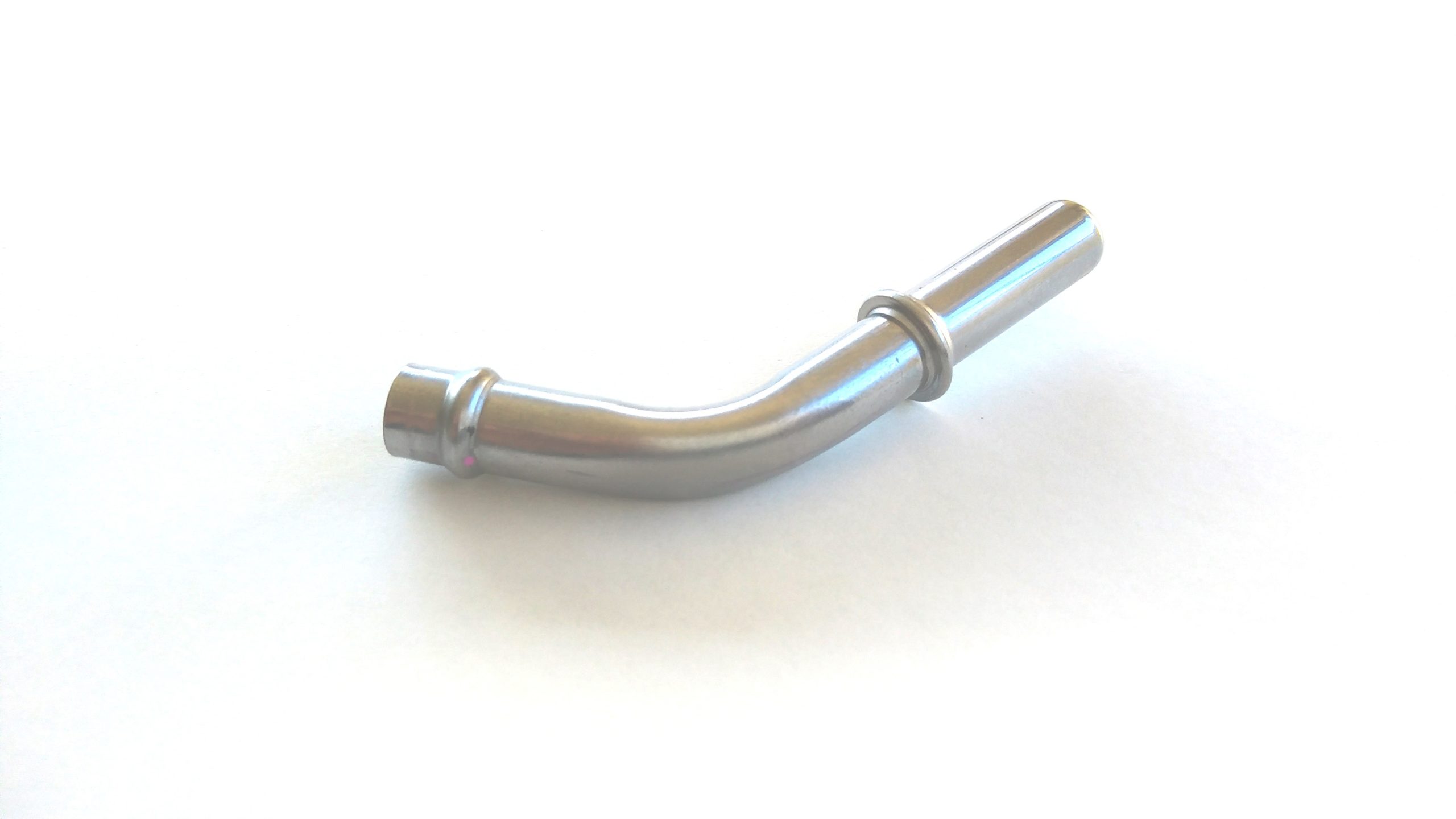

曲げ加工品 プレス工程後、加工歪みを除去するために一度焼鈍を施した上で曲げ加工を行っています。

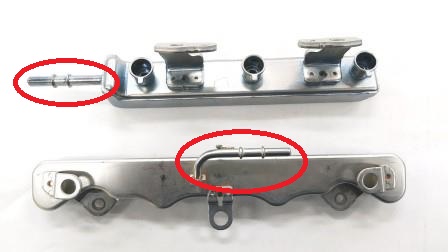

使用例 燃料供給ユニットの燃料導入部として使用されています。
パイプからの加工ではチャックが難しい短尺タイプも、プレス製なら問題ありません
材質 | SPCC相当(熱処理時に寸法変化の大きい絞り材は使っていません) |
---|---|
製品寸法 | 例:Φ8mmx80mm(t0.7mm) |
技術ポイント | 外径公差レンジ0.1mm 同軸Φ0.15 表面粗さ実測値 Ry0.5(顧客要求値はRy12) |
工程 | 1.プレス加工(深絞り)-洗浄-検査 2.プレス加工(深絞り)-洗浄-焼鈍-曲げ加工-検査 |
概要 | 深絞りパイプです。スプール、バルジ加工までプレスで一貫対応するので、品質安定、量産対応、原価低減が可能です。 自動車エンジンの燃料噴射装置に燃料を供給するユニットに使用されており、割れや漏れが絶対に許されない重要保安部品としての品質要件をクリアしています。 |
型番・ブランド名 | インレットパイプ、シームレスパイプ |

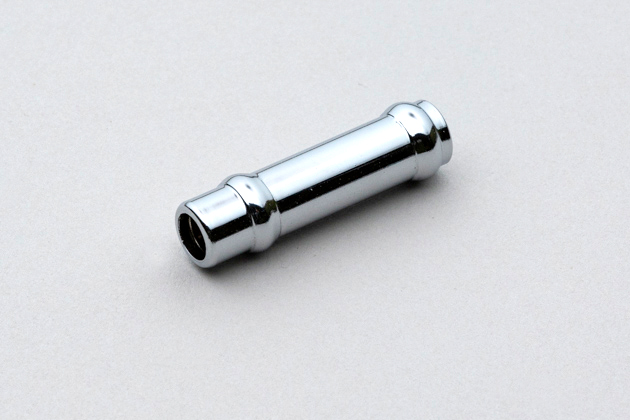

製品説明 | ■当製品は、1枚の板からプレス深絞り加工によって製造する スプール付きのパイプです。 ■プレスで加工するから寸法のバラつきが抑えられ、品質が 安定します。 ■プレスで加工するから、大ロット需要や、急な需要増にも 比較的柔軟に対応できます。 ■プレスで一貫加工するから、他工法に比べ安価に加工でき ます。 ■深絞り加工だから継ぎ目がなく、製品強度が確保できます。 ■自動車エンジンに使用される重要保安部品としての要求事 項に対応した品質管理をしています。 ■複数の大手自動車メーカー様にご採用頂き累計5000万本 以上の販売実績があります。 ■お客様のご要望によっては別工程での曲げ加工も承ります。 ■バルジ付・多段などの形状にも対応可能です。 ■実績があるのはSPCC相当材のみですが、他材質での加工 をご希望の方はお問い合わせください。 |
加工説明 | トランスファプレスで10数工程かけて1枚の板から絞り出し、バルジ、スプールの加工も全てプレス内で行います。 |
