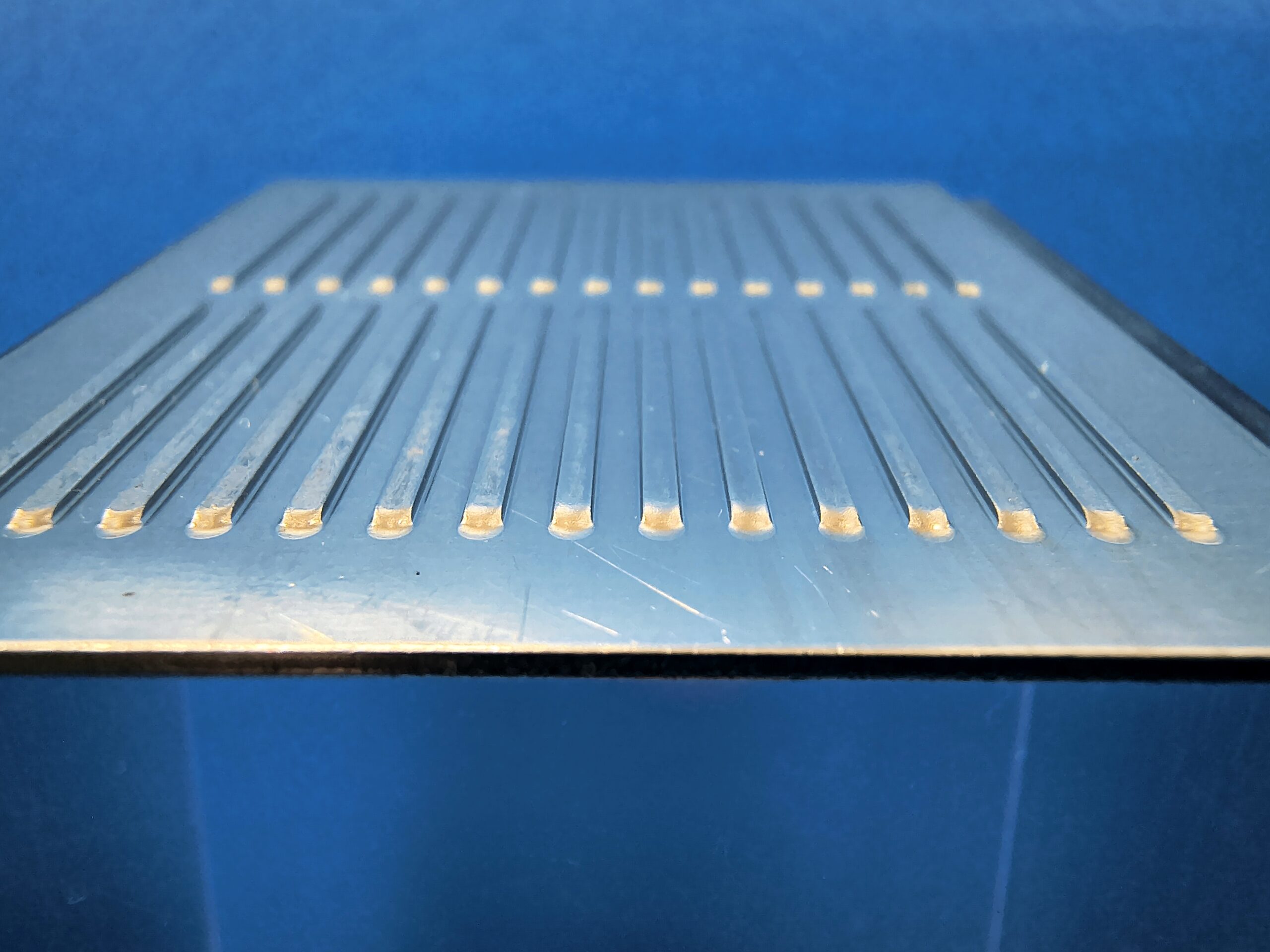

全体画像

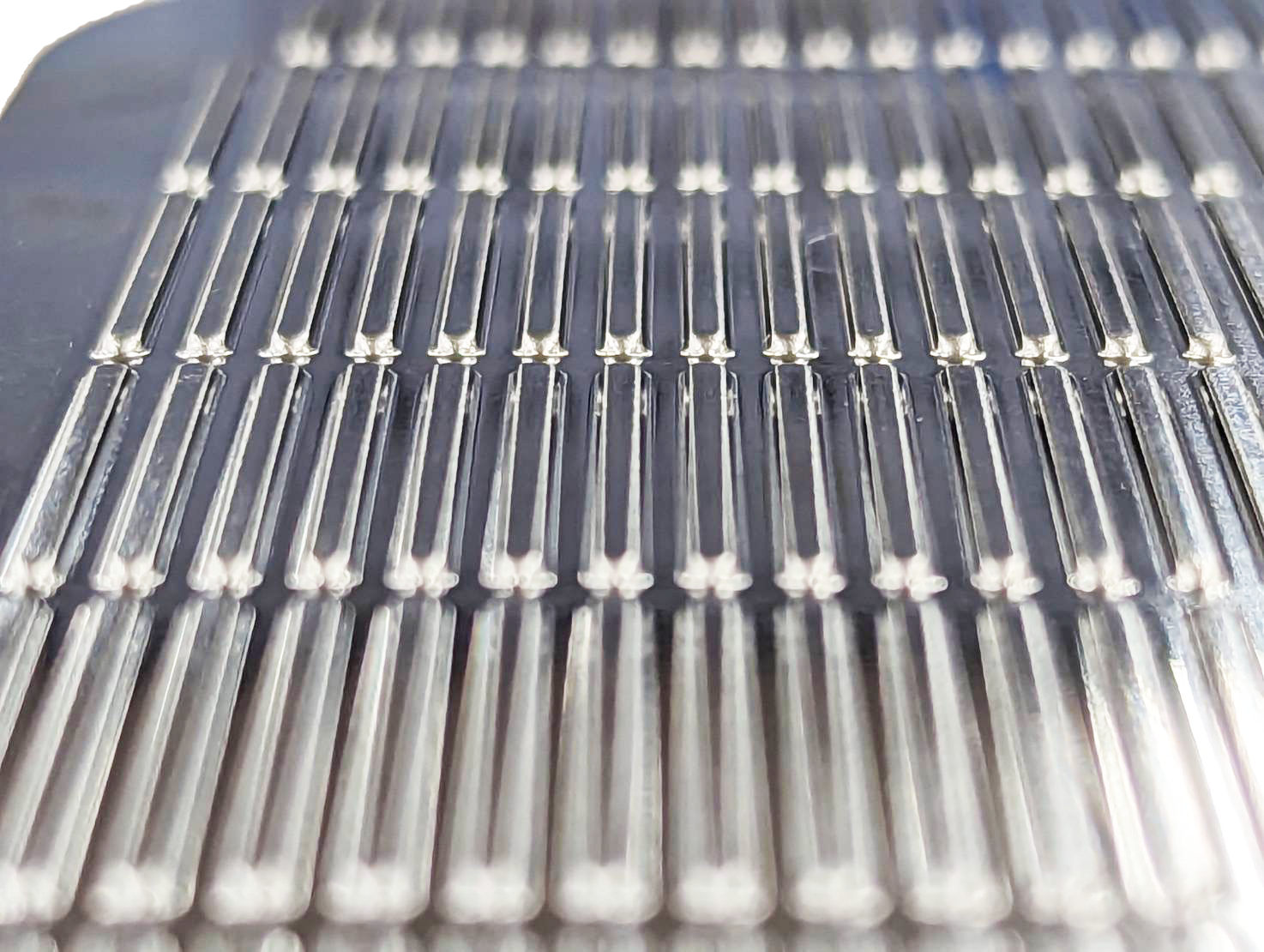

凸部

材質	NSSC220ECO
製品寸法	t0.8×136×136
技術ポイント	凸高さバラつき0.02以下 且つ 反り1㎜以下
工程	①抜き　②凸だし　③凸だし　④たたき、反り修正　⑤トリム
概要	固体酸化物燃料電池（SOFC）は、高温で動作する燃料電池です。 セラミックス製の電解質を用い、水素や都市ガスなどの燃料と酸素の化学反応で発電します。 発電効率が高く、コージェネレーションなどへの応用が期待されています。環境負荷が低く、多様な燃料に対応できるのが特徴です。 インターコネクターはセパレーターとセラミックをレーザー溶接し、20枚積層し搭載され、産業用の燃料電池や家庭用エネファームなどに使用されています。
製品説明	燃料極と空気極を電気的に接続し、発電された電流を外部回路に導出する重要な部品で、各セルの電流の経路とガスの循環を担っています。 反りが1㎜以上、凸のばらつきが20μⅿ以上あると相手物のセラミックが割れる為、非常に難しい要求精度です。 ① 凸の数290 ② ワークサイズ：136×136 ③ 反り：1㎜以下
加工説明	工程②③の凸だし成形で図面寸法よりも若干高く成形し、④たたき工程で凸の高さを揃え、製品全体の反りの除去を行っています。
