外観写真

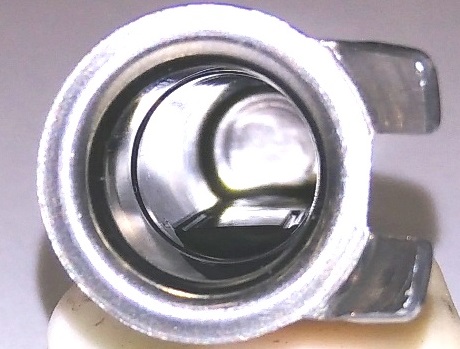

内面仕上：内面はプレス加工のみで鏡面に匹敵する面粗度に仕上げ

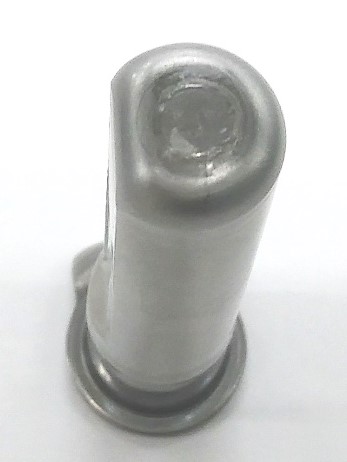

Dカット形状：本体の角パイプに溶着するため、D形状に絞ってフラット面を確保

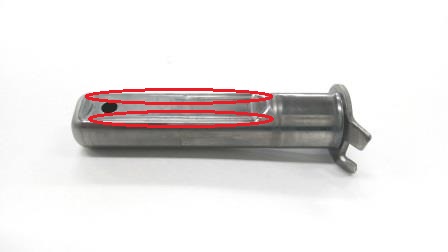

線ビード：溶接用の線状突起（ビード）もプレス加工で付けています

材質	SPCC相当（絞り材を使っていません）
製品寸法	ｔ1.0ｘΦ13.5ｍｍ(内径）ｘ64ｍｍ
技術ポイント	深絞りカップの内面仕上げ、Ｄカット形状、線状ビード主要公差：内径　レンジ0.05　真円度Φ0.1　内面粗度　Ra0.63
工程	プレス加工-爪曲げ-横穴ピアス-洗浄（以上インライン）-検査
概要	フューエルデリバリーに使用するプレス製の内面仕上げ深絞りカップです。プレス加工品だからコストパフォーマンスも優れています。
型番・ブランド名	プレスカップ
製品説明	■当製品は、フューエルデリバリパイプに使用される深絞り 　カップです。 ■フューエルインジェクタ（燃料噴射装置）を保持する部分 　には、高い面粗度が要求されますが、プレス加工で顧客要 　求に応えています。 ■カップ側面を本体の角パイプに溶着する構造になっている 　ので、側面のフラット加工（Dカット）とプロジェクション 　溶接用の線状突起加工を施しています。 ■全工程を自動化しているので、量産性、コストパフォーマン 　スが高く、品質安定性も優れた製品となっています。 ■大手自動車メーカー様にご採用頂き、現在60万個/月のご注文 　に対応しています。 ■フューエルデリバリ-の部品であることから、重要保安部品と 　しての品質要求に対応しています。
加工説明	プレス工程内でＤ形絞り、成形、線ビード、内面仕上げを完了、インライン別工程で横穴穿け、爪曲げ、洗浄を完全自動化で行っています。
