8種18部品の精密嵌合品
8種18点の部品を組み上げた状態

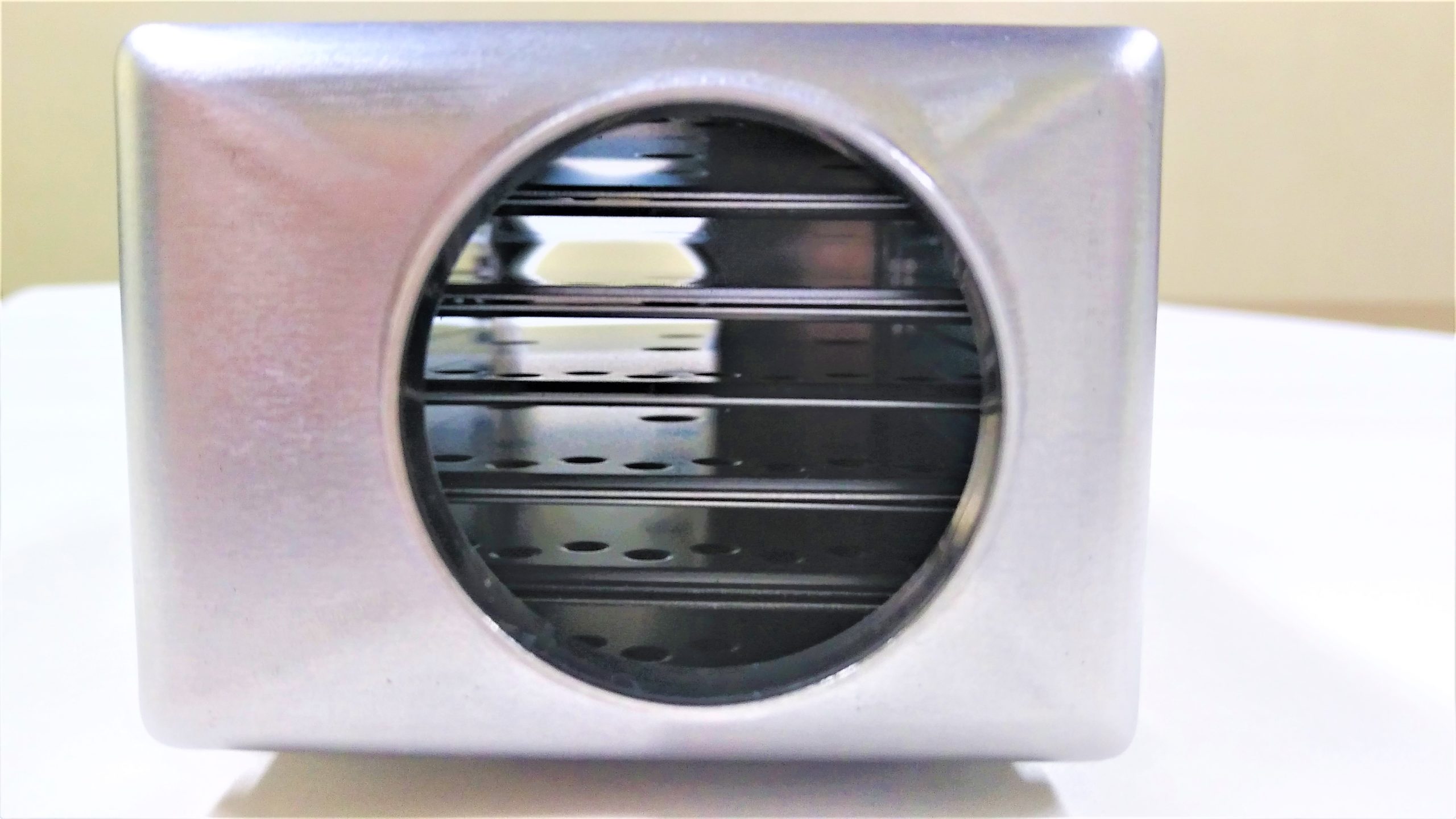

端面から覗いたところ インナーの積層が確認できます
材質 | SUS430相当 |
---|---|
製品寸法 | 組付時145x75x60(バーリング高さ含む概算) |
技術ポイント | 8種18部品の同時起ち上げ、精密嵌合 |
工程 | トランスファプレス加工ー洗浄-検査-梱包 |
概要 | EGRクーラー用部品です。 当該品は、アウター、インナーの他に両端をホールドする部品、及びアウターを更に上からホールドする部品とインナーオスメスの間にサンドされるフィンがセットとなる、合計9種類24部品の嵌合によって成立する製品ですが、当社ではそのうちの8種類18部品の製造を担当しました。 殆どの部品を当社で同時起ち上げする事で、お客様の管理工数を大幅に削減し、より高い嵌合性と効率性を実現しています。 |
型番・ブランド名 | 8種18部品の精密嵌合品 |
製品説明 | オスメス嵌合させて使用する、複雑な形状の絞り加工品ですが、お客様がスムーズにアセンブルでき、且つ、使用時に冷却水の漏れを発生させない為、最適なクリアランスが要求され、嵌合時の端面クリアランスは0.16mmを実現しています。 液漏れ防止の密着性と嵌合時の作業性の両立を実現し、大手Tier1様に採用されています。 |
加工説明 | アウターは、スプリングバックの大きいステンレスで、オスメス各々百分台の輪郭度を要求されていますが、燃料供給ユニットの加工で長年培った異形状プレス成型技術で対応しています。 インナーは、溝形状、絞り形状を順送で加工、6セットを積層させた状態でアウターが基準制度で嵌合できるよう、単品の精度管理を実施しています。 これらの部品を両端で保持するホルダーも、精度出しの難しい角絞り成形品ですが、更にアウターの外側にもカバーするような形で嵌合する2部品があり、トータルでは8部品の嵌合を実現しています。 |
備考 | 輪郭度0.08 平面度0.1 嵌合部長手公差レンジ0.06 嵌合クリアランス0.16 突起部高さ0.05、穴径0.1など、公差指定箇所多数 |
