外観

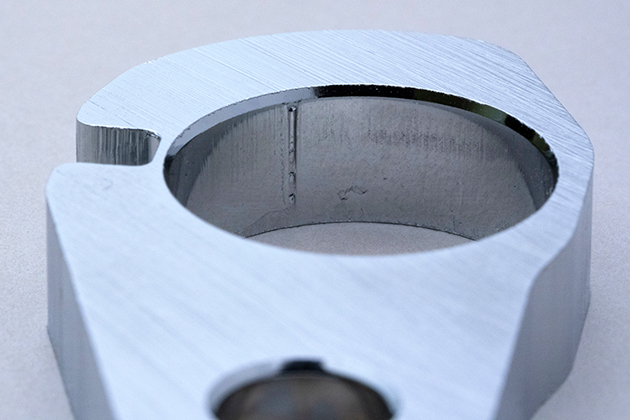

切り欠き部肉厚1ｍｍ部分拡大内径はほぼ全剪断、3本の線状突起（ビード）付

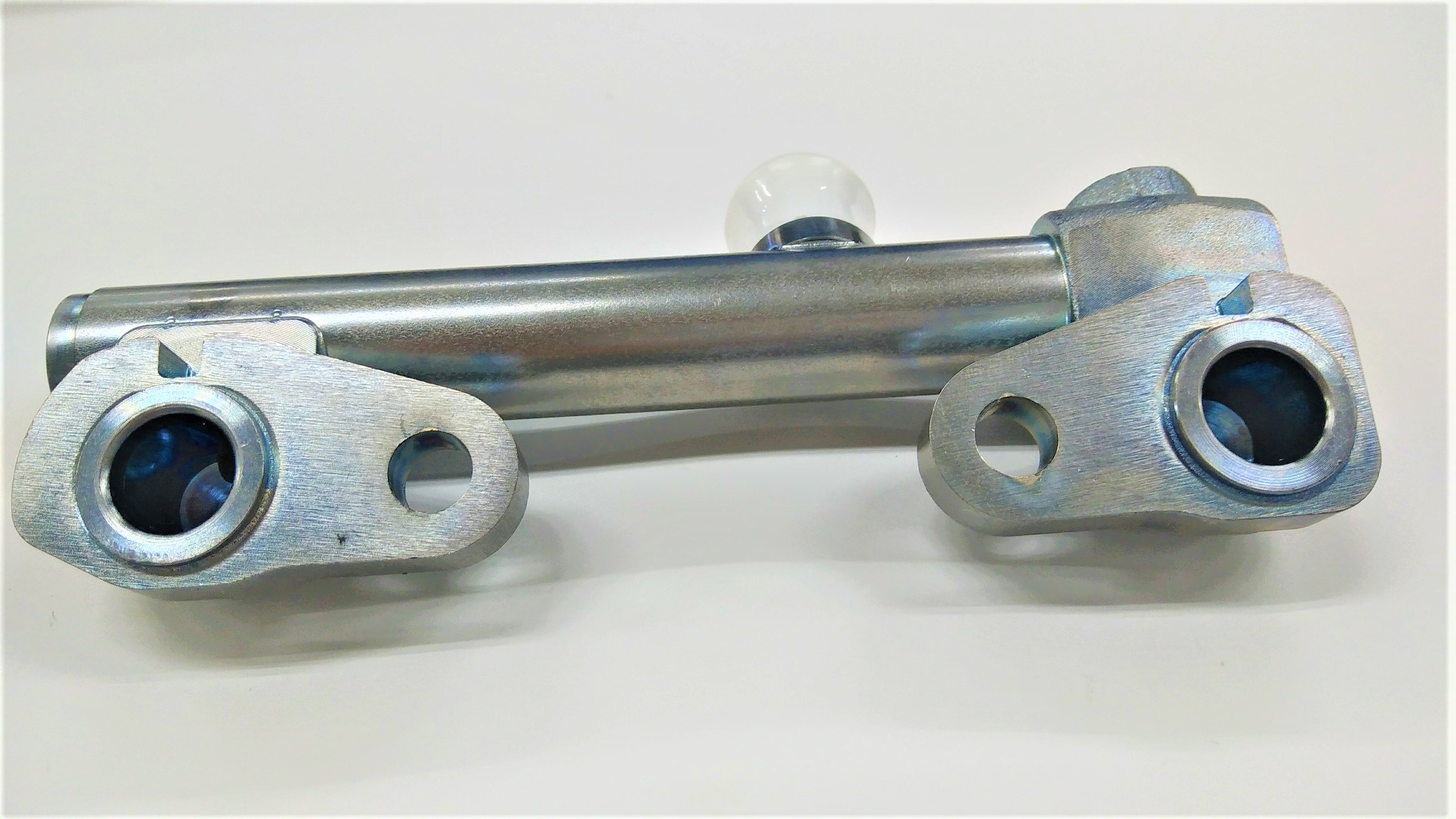

直噴用フューエルパイプに組付けられた状態

材質	S45C
製品寸法	板厚8ｍｍｘ27ｍｍｘ48ｍｍ
技術ポイント	穴・外周間の肉厚が板厚の8分 の1という特殊加工をプレスで実現。
工程	ブランク抜き加工-精密プレス加工-ロータリー研磨加工
概要	プレス加工では板厚の2倍が必要と言われる穴・外周間の肉厚が板厚の8分の1という極限加工品です。従来工法比35％のコスト削減を実現しました。
型番・ブランド名	直噴フューエルデリバリー用ステー
製品説明	■内径はほぼ全剪断面です(顧客要求は破断面30％以下）。 ■穴導入部のテーパ加工もプレスで対応しています。 ■内径のR0.25の線ビード（線状突起）3本もプレス加工で 　対応しています。
加工説明	プレス加工上がり品に両頭研磨を施して出荷しています。
備考	現在、2タイプを各10万個/月の出荷対応しています。
