34穴加工品

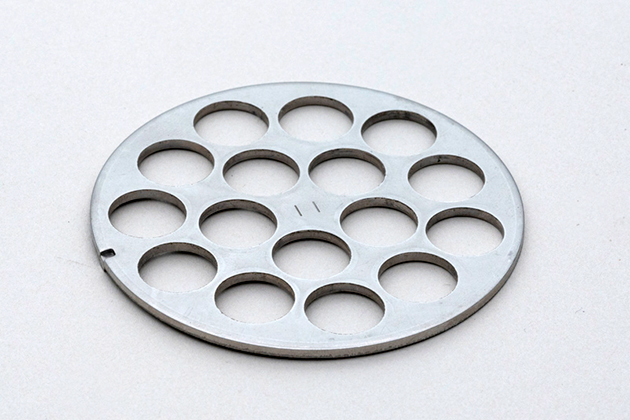

17穴加工品

材質	SUS316-2B
製品寸法	t3mmＸΦ80他
技術ポイント	ステンレス板の多数穴加工技術（ダレなし加工、近接穴加工）
工程	外形抜き－プレス加工－バリ取りバレル加工
概要	プレスの限界を遥かに超えた加工に挑戦！ 機械加工であけていた34個の穴をプレス加工に工法置換して、大幅なコストダウンを実現！
型番・ブランド名	ステンレス製エンドプレート
製品説明	直径80mm、板厚3mmのステンレスにΦ10.2mmの穴を34個あけた製品です。
加工説明	通常のプレス加工では、穴間ピッチは板厚の2倍が必要と言われており、板厚3mmの場合には穴間ピッチ6mm取れないと、プレス加工は成立しません。 当製品の穴間ピッチは最小で0.95mmと、プレス加工の限界と言われる数値の6分の1以下となる為、お客様では全ての穴を機械加工で対応するしかありませんでした。 当然、生産工数がかかり、コストも嵩むという事で大変お困りになり、当社にご相談頂いた事から、当社でプレス工法開発に着手しました。 紆余曲折を経て全工程をプレス化（仕上げのバリ取りバレルを除く）する事に成功、大幅なコストダウンを実現し、お客様からも大変喜んで頂けました。
備考	毎月大量に使用するのに、プレスでの加工が難しい為に他工法で生産せざるを得ないお客様からのご相談に応じます。
