平板への斜め穴開け加工
斜め穴付プレート
天面に対し、約60°の斜め穴をあけています

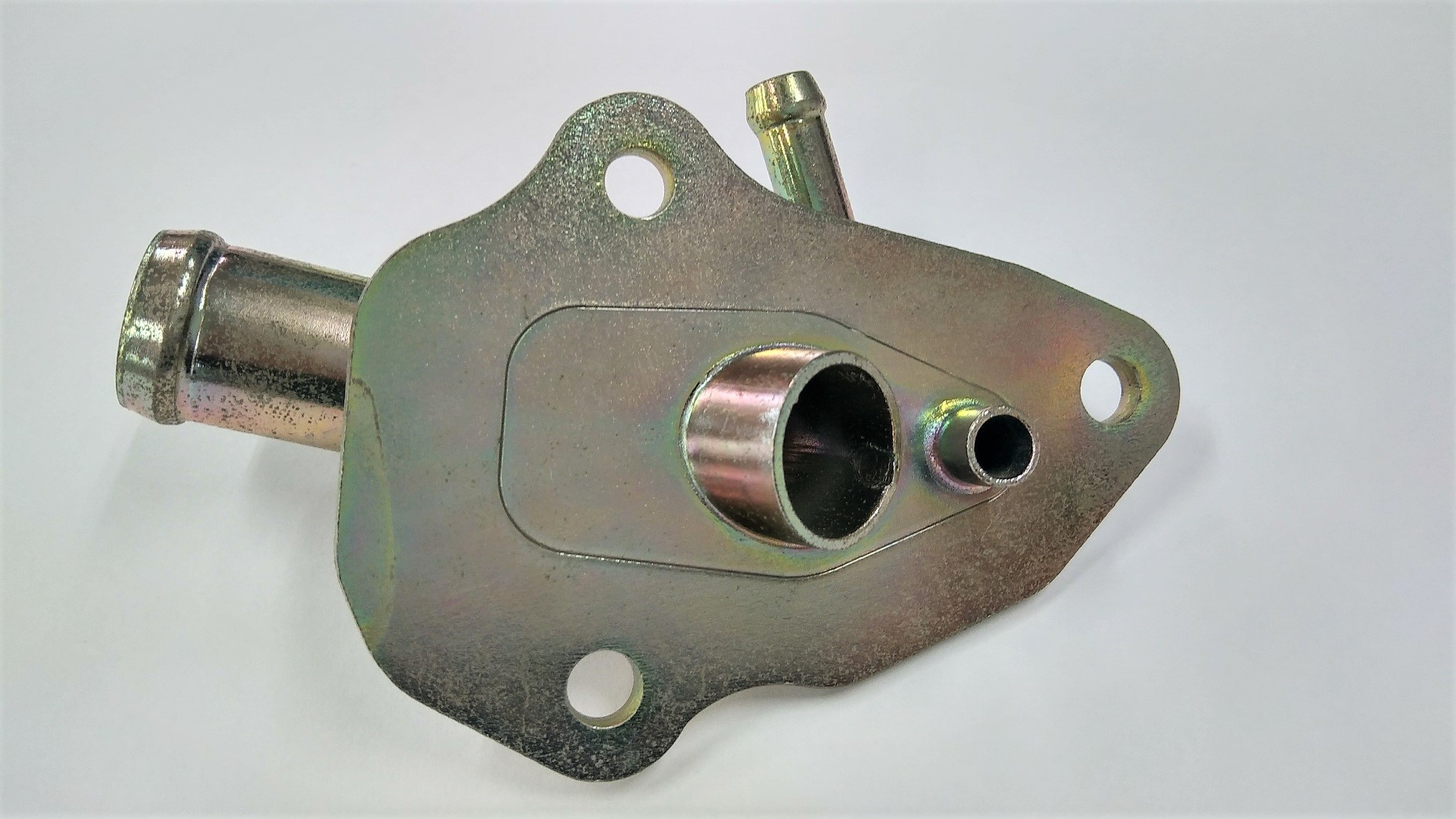

パイプ取り付け(溶接)加工後

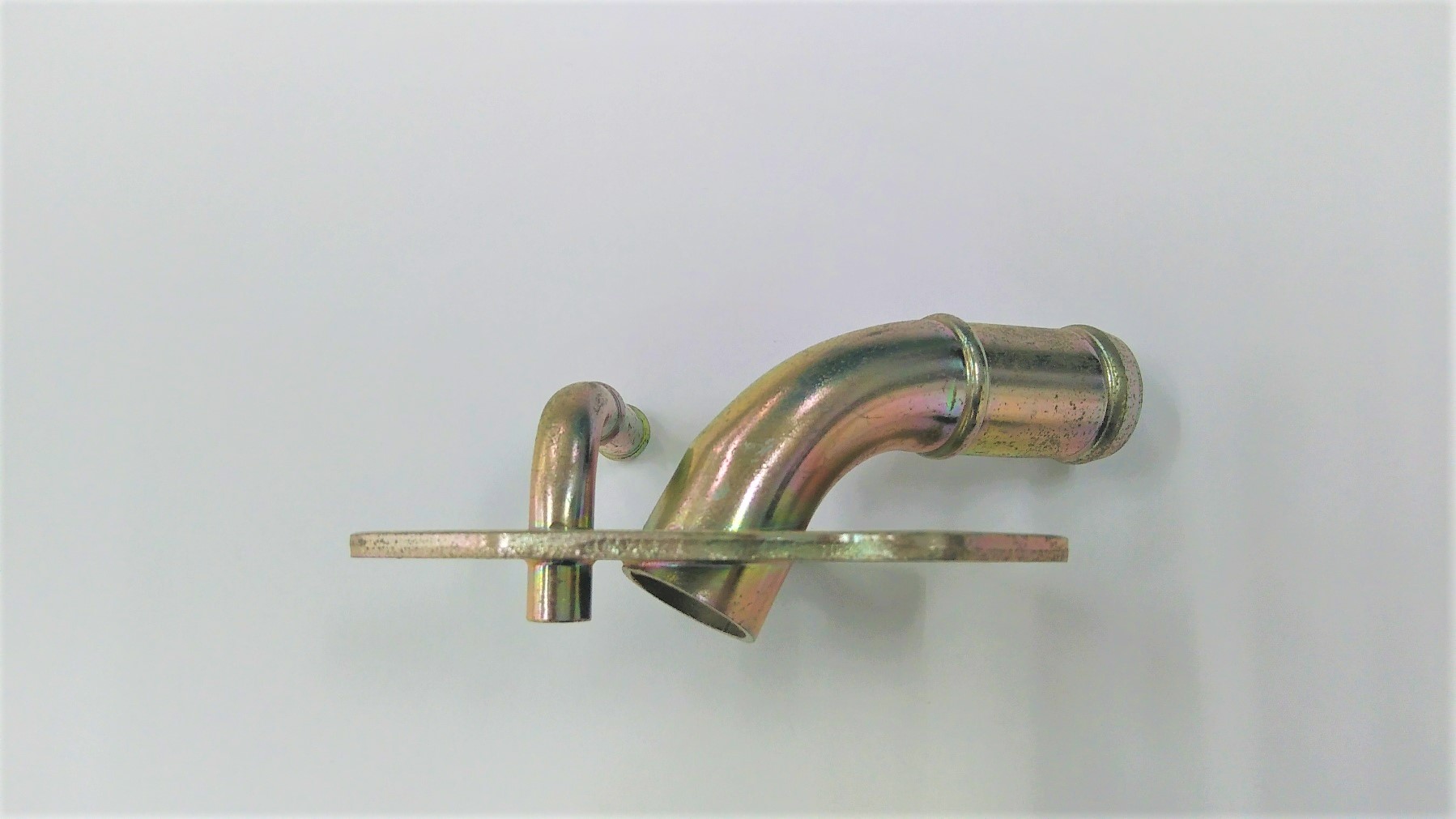

パイプ溶接後横から見たところ。60°の確度が確認できる。
材質 | SP220 |
---|---|
製品寸法 | 板厚3.2mmx60mmx85mm 主要公差:斜め穴径+0.1~+0.05 斜め穴角度±1° 重要部平面度0.1 |
技術ポイント | 天面に対し、60°の角度でΦ19の穴をあけています。 当技術の応用で外形に傾斜角を付けた製品の加工も可能です。 |
工程 | ブランク加工-斜め穴加工-裏面溝加工(全てプレス加工) |
概要 | パイプ取り付け用の穴に60°の角度をつけたフランジです。穴加工もプレスで対応しています。 |
型番・ブランド名 | 斜め穴付フランジ |
製品説明 | 従来、型寿命や品質の問題で、ドリル等の機械加工で対応するしかなかった平面に対しての斜め穴あけですが、当社ではプレスのみで加工を実現しました。 |

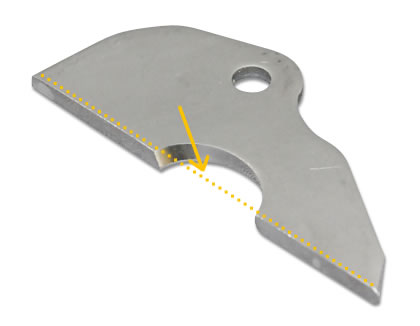

加工説明 | ■プレスで加工するため、加工スピードが速く、穴径・穴ピッチ・ バリ高さ等、安定した品質を保てるメリットがあります。 ■また、ドリルと違って切り子の発生も抑えられるので、加工後 のバリ取りや洗浄も不要です。 ■本製品は、斜め穴のご要望ですが、斜め穴を抜いたスクラップ 部分も外形に傾斜がついた形状になりますので、外形に傾斜を つけた製品が欲しい、というご要望への応用も可能です。 |
備考 | ■スペースの関係上、パイプに対してフランジを斜めに取り付けたい とのご要望にお応えした製品です。 ■お客様では、当初機械加工を考えていましたが、月20,000個からの 生産となる為、何とかプレスで対応してほしいとのご要請を頂き、 対応しました。 ■多い時には35,000個/月の生産対応実績があります。更に大ロットの 対応も充分に可能です。 |
